HighSider BL Control-Box CB4 2in1 pagrieziena signāliem 208-112

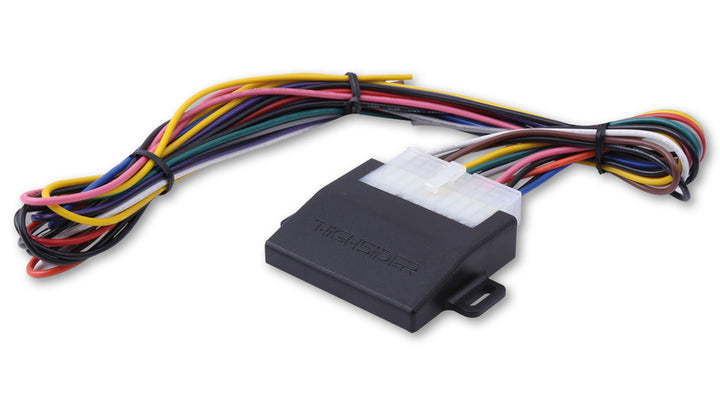

HighSider BL Control-Box CB4
- Honda 2 tapu savienotāju pagrieziena signāla / pozīcijas gaismas ķēde -

Daudzos jaunos Honda modeļos ir integrēti kā standarta signāla marķiera lukturi, priekšējais pagrieziena signāli pastāvīgi iedegas ar un kalpo kā pozīcijas gaismas. Šāda veida marķieru lukturi ir juridiska konfigurācija, jo visi jaunie Honda modeļi ir homoloģiski ar šo konfigurāciju un attiecīgi apstiprināti. Kopš 2016. gada ES likums to ir ļāvis, un Honda to ir ieviesusi tieši.

Ja kāds apmainās ar šiem Orignal nepārtrauktiem gaismas pagrieziena signāliem tagad ar 2in1 pagrieziena signāliem no piederumiem, apgaismojiet priekšējo pagrieziena signālus, kas pastāvīgi aptumšoti. Tas nav saderīgs ar E 2in1 kombinētajām gaismām, kas sastāv no baltas pozīcijas gaismas un dzeltenā pagrieziena signāla, jo trūkst nepieciešamā apstiprinājuma.

Izmantojot HighSider BL Control-Box CB4, ir problēmas risinājums. HighSider BL Control-Box CB4 ir uzdevums pārveidot izejas signālu no pagrieziena signāla / pozīcijas gaismas OEM 2 tapas savienotāja, lai būtu iespējams uzstādīt E-pārbaudītu 2in1 pagrieziena signāla e-komfonnu. HighSider BL Control-Box CB4 konvertē vienu signālu, kas nāk no transportlīdzekļa, un sadala to savā pagrieziena signālā un novietojiet gaismas signālu. Tādējādi pagrieziena signāli vairs nav blāvi dzelteni ar. Turklāt pozīcijas gaisma izslēdzas mirgošanas procesa laikā un pēc mirgošanas procesa atkal ieslēdzas (ar nelielu kavēšanos). Ar izvēles atnākšanu mājas funkcija pozīcijas gaismai. Pēc motocikla atstāšanas pozīcijas gaisma paliek ieslēgta uz noteiktu laiku un pēc tam automātiski izslēdzas.

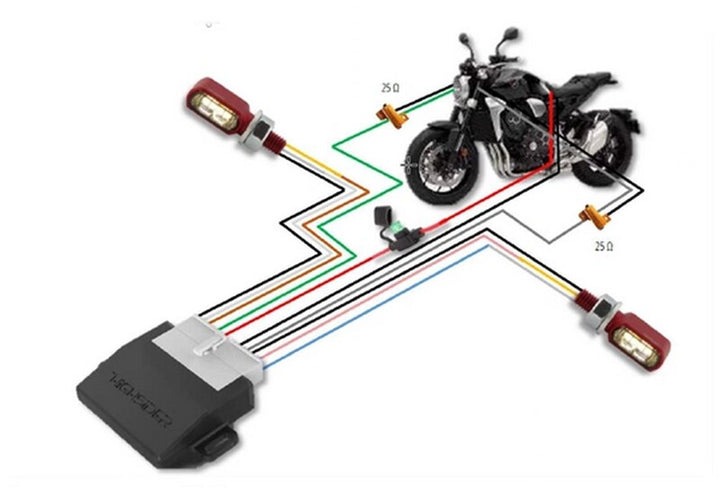

Savienojumi:
In (no transportlīdzekļa):
Sarkanais kabelis = barošanas spriegums plus ((15. terminālis (nāk mājās), 30. terminālis (bez atgriešanās mājās)))
Zaļais kabelis = pagrieziena signāls pa labi (+)
Pelēks kabelis = pagrieziena signāls pa kreisi (+)
Melns kabelis = zeme (-)

Ārā (uz pagrieziena signālu/ PL):
Brūns kabelis = pagrieziena signāls pa labi (+)
Rozā kabelis = pagrieziena signāls pa kreisi (+)
Balts kabelis = novietojiet gaismu pa labi (+)
Zilais kabelis = novietojiet gaismu pa kreisi (+)
Melns kabelis = malt (-)

Piegādāts ar:
1x e-box
1x kabeļa komplekts a
2x rezistors 27 omi/5 vati.
